火車鶴管要求鶴管具有足夠的長度及移動空間(高度、水平距離),以保證實現列車進入裝卸棧臺后達到不摘鉤對位、浸沒式裝油和卸油作業的要求,并滿足安全要求。火車鶴管需要氣密性好、輕便靈活、操作方便,適用于對火車槽車上裝,上卸各類燃料油、潤滑油、食用油、原油、重油等,也可用于化工及其它行業收、發各類液體原料。

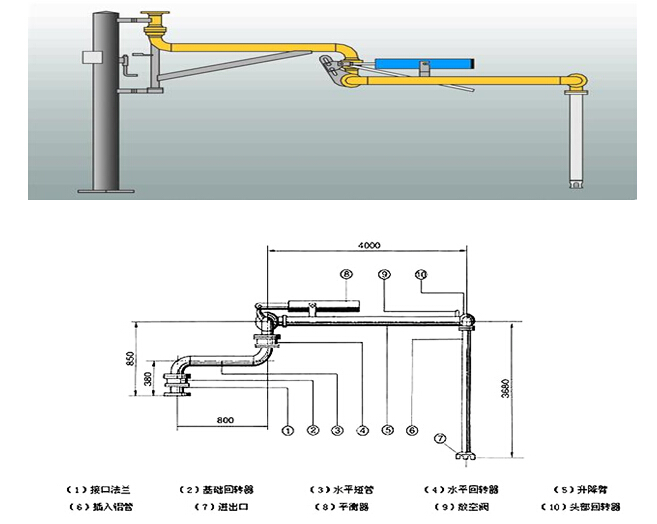

火車鶴管(THC):

|
型號
|
直徑mm
|
公稱壓力MPa
|
工作半徑mm
|
水平回轉
|
升降角度
|
|
THH80
|
80
|
0.6
|
3200/4800
|
0o-360o
|
-5o-60o
|
|
THH100
|
100
|
0.6
|
3200/4800
|
0o-360o
|
-5o-60o
|
|
THH125
|
125
|
0.6
|
3200/4800
|
0o-360o
|
-5o-60o
|
安裝維護:
1、棧橋上與鶴管連接處應配有與鶴管相應的標準法蘭盤,法蘭盤距軌面高度為3.7~4.0米,裝配時,應參照工作圖,從基礎回轉器至垂直鋁管,自下至上順序安裝,最后安裝平衡器。
2、安裝平衡器時,先將輸油臂抬至約60°,將平衡器兩側之銷軸裝入掛鉤內,然后將平衡器一端拉桿之雙耳對準升降回轉器外殼上的單耳,裝上銷軸,再裝上開口銷。
3、調整平衡力時,將輸油器置于水平狀態,擰下平衡器尾端端蓋,即可見調節螺桿。如鶴管有自由下降趨勢,則用套筒扳手擰緊螺桿,如鶴管有自有上升升趨勢,則松開螺桿,直至鶴管輸油臂存-5°~60°范圍內能停穩為止。
4、安裝過程中應采取必要的安全措施,防止發生意外事故,確保人身,設備的安全。
5、牽引鶴管對位時,應用力均勻,避免撞擊。作業完畢后,應將鶴管推回棧橋固定,以免發生意外事故,并將輸油臂升至至約60°的位置,使用平衡器處于放松狀態。
訂貨須知:
訂貨時請如明以下參數:型號、口徑、材質、壓力、法蘭標準、數量等。
|
|
|
