汽車適用于各石油庫發放各類燃料油,也可用于化工及其它行業收、發各類液體原料的汽車灌裝作業。
汽車鶴管(TQH):

|
型號
|
直徑mm
|
公稱壓力MPa
|
工作半徑mm
|
水平回轉
|
升降角度
|
|
TQH80
|
80
|
0.6
|
1400/2600
|
0o-360o
|
-5o-60o
|
|
TQH100
|
100
|
0.6
|
1400/2600
|
0o-360o
|
-5o-60o
|
|
TQH125
|
125
|
0.6
|
1400/2600
|
0o-360o
|
-5o-60o
|
|
TQH150
|
150
|
1.6
|
1400/2600
|
0o-360o
|
-5o-60o
|
|
TQH200
|
200
|
1.6
|
1400/2600
|
0o-360o
|
-5o-60o
|
安裝維護:
1、發油臺與鶴管連接處配有相應的標準法蘭,并保證基礎法蘭牢固可靠,法蘭盤距地面高度為2.1~2.2米,鶴管倒裝時法蘭盤距地面高度為2.7~2.8米。

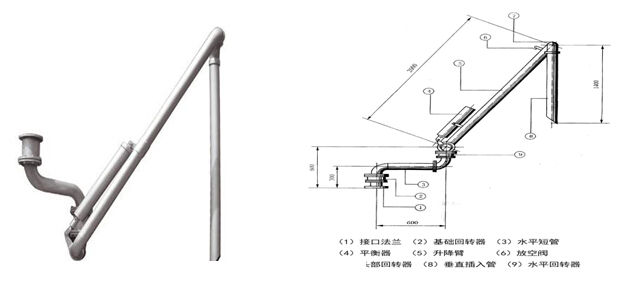

2、產品出廠時已作密封性試驗,用戶安裝時只需參照結構示意圖,先將水平短管與發油臺上基礎法蘭連接好,然后連接水平短管與升降臂組,最后安裝平衡器連接平衡器拉桿。
3、總裝完畢后,進行平衡器的調整,先將升降臂舉至約60°以上擰下平衡器尾端蓋,調節螺桿使鶴管在-15°~60°范圍內能停穩即可
4、安裝過程中,每個法蘭面必須輕清潔干凈,有密封槽的必須用黃油將O形圈裝好后再連接,在每個銷軸轉動部分及彈簧平衡器安裝使用前必須涂潤滑機油,安裝第9水平回轉器項時要注意牛角角度,角度不正確要重新調整好。
5、牽引鶴管時,應用力均勻,避免撞擊,作業完畢后,須將鶴管推至發油臺一側,并將鶴管升降臂60°位置,使平衡器處于放松狀態
6、用戶應建立健全維修保養制度,經常檢查鶴管的工作情況,做好維護保養工作。定期在每個銷軸轉動部分及彈簧平衡器涂潤滑機油。
訂貨須知:
訂貨時請如明以下參數:型號、口徑、材質、壓力、法蘭標準、數量等。
|
|
|
