阻火呼吸閥工作原理是用彈簧限位閥板,由正負壓力決定或呼或吸。呼吸閥應該具有泄放正壓和負壓兩方面功能,具體:當容器承受正壓時,呼吸閥打開呼出氣體泄放正壓;當容器承受負壓時,阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在一定范圍內,保證容器安全。 一種是達到一定壓力時,進行呼或吸。另一種是設計成純粹只呼不吸。可以理解為用兩個適當壓力的單向閥代替。 阻火呼吸閥不僅能維持儲罐氣壓平衡,確保儲罐在超壓或真空時破壞,且能減少罐內介質和損耗。本類閥門在管道中一般應當水平安裝。
阻火呼吸閥是維護儲罐氣壓平衡,減少介質揮發的安全節能產品,呼吸閥充分利用儲罐本身的承壓能力來減少介質排放,其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時,呼吸閥不工作,保持油罐的密閉性;當往罐內補充介質,使罐內上部氣體空間的壓力升高,達到呼吸閥的操作正壓時,壓力閥被頂開,氣體從呼吸閥呼出口逸出,使罐內壓力不在繼續增高;當往罐外抽出介質,使罐內上部氣體空間的壓力下降,達到呼吸閥的操作負壓時,罐外的大氣將頂開呼吸閥的負壓閥盤頂開,使外界氣體進入罐內,使罐內的壓力不再繼續下降,讓罐內與罐外的氣壓平衡,來保護儲罐的安全裝置。
呼吸閥分類:
1、防爆阻火呼吸閥 (HXF-IZ型) 2、全天候呼吸閥 (HXF-I型)
3、89型阻火呼吸閥(HXF-89型) 4、液壓安全閥(HXF-Y)
5、呼吸人孔(HXF-HR) 6、單呼閥 (HXF-V型)
7、緊急放空人孔(HXF-R) 8、快開式呼吸閥(HXF-IK型)
9、帶雙接管呼吸閥 (HXF-II型) 10、帶雙接管阻火呼吸閥 (HXF-IIZ型)

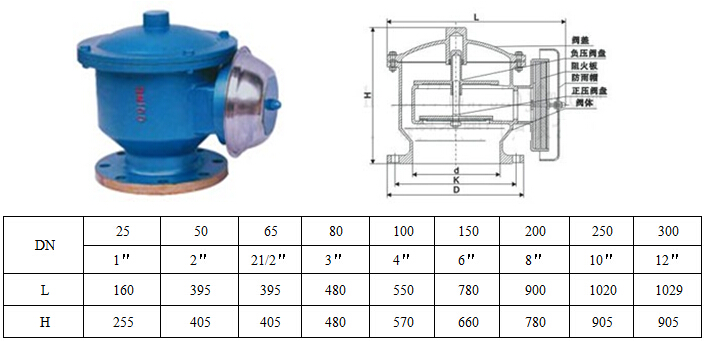

阻火呼吸閥(HXF-IZ型)

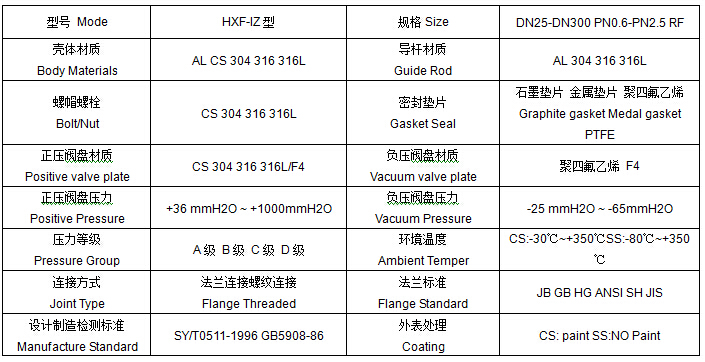

阻火呼吸閥技術參數:

安裝維修保養:
1.為了呼吸閥使用安全,應在3-6個月內定期將波紋阻火層拆下,清洗干凈,保證阻火層上每個孔暢通,防止堵塞,確保安全正常使用。定期檢查通風氣正、負閥盤動作是否靈活,導桿及閥盤接觸密封面有無損壞,如有損壞應立即調換。在檢查維護重新安裝時,應保證閥內各結合面嚴密配合,閥盤升降靈活。新閥啟用時,應安裝前清除閥盤間的防震物,否則呼吸閥將失靈。
2.呼吸閥應安裝在儲罐氣源的最高點,以降低物料蒸發損耗和以便順利地提供通向呼吸閥最直接和最大的通道。通常對于立式罐,呼吸閥應盡量安裝在罐頂中央頂板范圍內,對于罐頂需設隔熱層的儲罐、可安裝在梯子平臺附近;
3.當需要安裝兩個呼吸閥時,它們與罐頂中心應對稱布置;
4.若呼吸閥用在氮封罐上,則氮氣供氣管的接管位置應遠離呼吸閥接口,并由罐頂部插入儲罐內約 200mm ,這樣氮氣進罐后不直接排出,達到氮封的目的。
訂貨須知:
訂貨時請注明:產品名稱 公稱通徑 公稱壓力 材質 連接方式 介質等詳細參數。
|
