礫石阻火器（又名防火器），阻火器的作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。阻火器的阻火層結構有礫石型、金屬絲網型或波紋型。適用于可燃氣體管道，如汽油、煤油、輕柴油、笨、甲笨、原油等油品的儲灌或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃料氣的管網上、也可用在乙炔、氧氣、氮氣、天然氣的管道用品。本閥可與呼吸閥配套使用,亦可單獨使用。
礫石阻火器是用來阻止氫氣火焰向外蔓延的安全裝置。它由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）所組成。要求阻火元件的縫隙或通道盡量小，因而當火焰進入阻火器后，被阻火元件分成許多細小的火焰流，由于傳熱作用（氣體被冷卻）和器壁效應，火焰流猝滅。
阻火器分類：
1.抽屜式阻火器（ZHQ-II型） 2.氧氣阻火器（ZHQ-F1/F2型）
3.阻爆轟型阻火器（ZHQ-Z型） 4.阻火透氣帽（ZHQ-TQM型）
5.礫石阻火器（ZHQ-L型） 6.儲罐防暴波紋阻火器（ZHQ-I型）
7管道防暴波紋阻火器（ZHQ-B型 8.天燃氣阻火器（ZHQ-T型）
礫石阻火器主要性能與用途：
1、輸?shù)揽扇夹詺怏w的管道上，火炬系統、油氣回收系統。
2、加熱爐燃料氣的管網系統，氣體凈化通過系統。
3、煤礦瓦斯排放系統及乙炔、氫氣系統等，易燃易爆溶劑系統
4、阻爆性能合格,連續13次阻爆性能試驗 ，每次均能阻火。
5、阻火器殼體承受不小于0.9MPa的水壓試驗，無泄漏
6、耐燒性能合格，耐燒試驗1小時，在此期間無回火。
執行標準：
1、GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》
2、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》
3、HG/T20570.19-95《阻火器的設置》

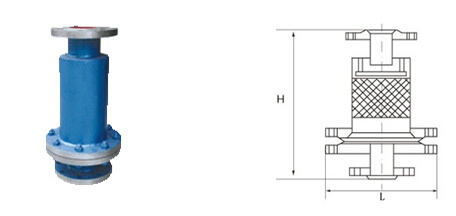

礫石阻火器（ZHQ-L型）:
|
DN
|
15
|
20
|
32
|
40
|
50
|
65
|
80
|
100
|
|
1/2＂
|
3/4＂
|
11/4＂
|
11/2＂
|
2＂
|
21/2＂
|
3＂
|
4＂
|
|
L
|
57
|
57
|
89
|
89
|
108
|
159
|
159
|
159
|
|
H
|
365
|
365
|
420
|
420
|
465
|
465
|
550
|
550
|
型號
Model
|
ZHQ-L
|
規格
Size
|
DN25-DN350 PN0.6-PN5.0
|
殼體材質
Body Materials
|
CS 304 316 316L
|
阻火層材質
Guide Rod
|
304 316 316L
|
螺帽螺栓
Bolt/Nut
|
CS 304 316 316L
|
密封墊片
Gasket Seal
|
石墨墊片 金屬墊片 聚四氟乙烯
Graphite gasket Medal gasket PTFE
|
防爆等級
Explosion Group
|
BS 5501:IIA IIB IIC
|
環境溫度
Ambient Temper
|
CS:-30℃~+350℃
SS:-80℃~+350℃
|
連接方式
Joint Type
|
法蘭連接 螺紋連接
Flange Threaded
|
法蘭標準
Flange Standard
|
JB GB HG ANSI SH JIS
|
設計制造檢測標準
Manufacture Standard
|
GB5908-86 GB/T13347-1992
|
外表處理
Coating
|
CS: paint SS:NO Paint
|
安裝與維護保養：
1、為了確保阻火器的性能達到使用目的，在安裝阻火器前，必須認真閱讀廠家提供的說明書，并仔細核對標牌與所裝管線要求是否一致。 阻火器上的流向標記必須與介質流向一致。
2、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。 被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
3、清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
4、重新安裝阻火層時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。
訂貨須知：
訂貨時請注明：產品名稱 公稱通徑 公稱壓力 材質 連接方式 介質等詳細參數。
|
